X8126万能工具铣床结构简介图解

文章出处:滕州市高地机床有限公司点击:1478发表时间:2022/1/18 13:50:30

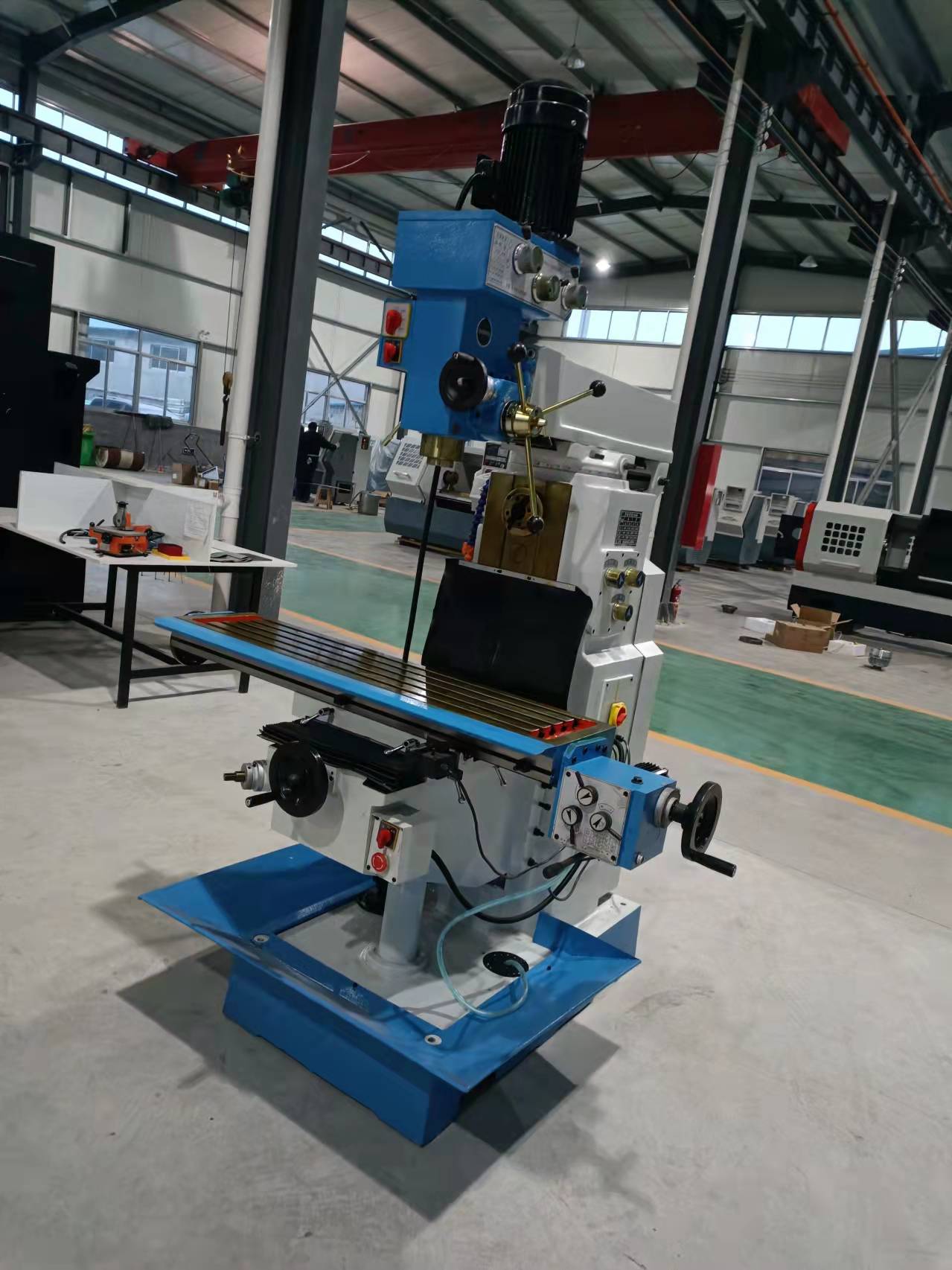

万能工具铣床主要由床身、水平主轴体、垂直主轴体、升降台、垂直工作台、水平工作台、变速箱、进给箱、垂直主轴体装卸机构、传动及变速操作机构及电器、润滑和冷却系统组成。
下面单个给大家简单的介绍一下。
床身;床身为箱形铸件结构,内部合理布局,具有足够的强度和刚度,是升降台、变速箱、水平主轴体等基础性的支承部件。
水平主轴体;水平主轴体通过导轨安装于床身上,可沿相配的导轨水平移动。其内安装有水平主轴、丝杆等,上部安装有上梁。
垂直主轴体;垂直主轴体通过连接端面与水平主轴体端面用螺栓连接,其内装有垂直主轴、套筒、齿轮和凸块等。
升降台;升降台为垂直工作台提供支承,并保证了工作台的上下和纵向运动。
垂直工作台和水平工作台;垂直工作台通过导轨与升降台导轨连接,可由丝杆带动沿升降台导轨作纵向运动。垂直工作台用于安装水平工作台、加工工件,或相关附件用于扩大加工范围。其下部装有两挡铁,用于调整、限制其移动行程大小。
主变速箱和进给变速箱;主变速箱装于床身中部窗口中,为主轴变速之用。外部有变速操作盘及手柄、转速指针、转速牌等组成。变速时,首先将操作手柄拉向自己,然后转动手柄,当指标对准所选择的转速后,将手柄推进到位。变速时应停机。进给变速箱为得到不同的进给速度而设置,安装在主变速箱下部床身中部窗口中。进给变速箱外部组成与主变速箱相似,操作方法相同,仅转速指针、转速牌改为进给量指示。
机床冷却系统;由电机直接驱动冷却泵吸出冷却液,经塑料管,由金属软管射出,旋转控制阀嘴,可控制冷却液流量大小或关闭冷却液。使用后的冷却液经水平工作台水槽和接水盘过滤后,回到底座水池,循环使用。
机床附件;充分利用本机床的相关附件,机床的加工性能可得到较大的提高。
