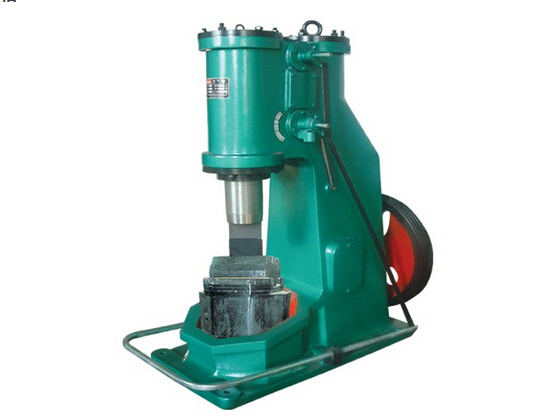

C41-55kg分体式空气锤

产品分类：空气锤

电机功率：5.5kw
打击能量：0.7kj
电机转速：1440r.p.m
机床净重：1550kg
机器外型尺寸：1080*600*1389mm

主要参数：

型号	C41-55kg分体式空气锤
落下部分质量（kg）	55
打击能量（kj）	0.7
打击次数（Min-1）	230
工作区间高度（mm）	265
锤杆中心线至锤身距离(mm)	270
可锻毛坯方长(mm×mm)	52*52
可锻毛坯 圆	Φ68
电机功率(kw)	5.5
砧座重量（kg）	500
电机转速(r.p.m)	1440
整机重量（kg）	1550
机器外型尺寸（mm）	1080*600*1389

工作原理

电动机通过减速机构和曲柄，连杆带动压缩气缸的压缩活塞上下运动，产生压缩空气。当压缩缸的上下气道与大气相通时，压缩空气不进入工作缸，电机空转，锤头不工作，通过手柄或脚踏杆操纵上下旋阀，使压缩空气进入工作气缸的上部或下部，推动工作活塞上下运动，从而带动锤头及上砥铁的上升或下降，完成各种打击动作。旋阀与两个气缸之间有四种连通方式，可以产生提锤、连打、下压、空转四种动作。

结构

空气锤主要由机架、传动机构、压缩缸和工作缸、压缩活塞、落下部分、配气机构和砧座等部分组成。

机架:机架是空气锤的主体，在机架上面安装有电动机，传动装置，工作机构和操纵机构，这些机构在机架上紧凑组合成一个整体。

传动机构:传动机构包括减速器、曲轴、连杆系统。它把电动机的旋转运动转变成压缩活塞的上下往复运动。

压缩缸和工作缸:压缩缸和工作缸的上下部和上下旋阀连通，通过压缩活塞的上下运动产生压缩空气驱动工作活塞上下运动。

落下部分:落下部分由工作活塞、锤杆和上砧等组成，锤杆和工作活塞为一整体，为使其重量符合技术规格吗，可制作成空心件，锤杆与锤头的连接是用燕尾槽和楔铁连接。

配气机构:配气机构由上气道中上旋阀，下气道中的下旋阀，操作手柄或脚踏杠杆组成，通过配气机构来控制各种动作的砧座

本锤适用于锻工车间对各种形状零部件的自由锻造。如延伸、礅粗、热剪、锻接、扭转和弯曲等。使用开式垫模可以进行各种模锻广泛应用于五金工具、制造业、农机具及铜管厂等行业。是一种新型冲压机床，可实现对金属制品的冲压，锻打，是一种经济实用型机床，机床使用方便，容易操作，迎得国内外众多客户的好评。
