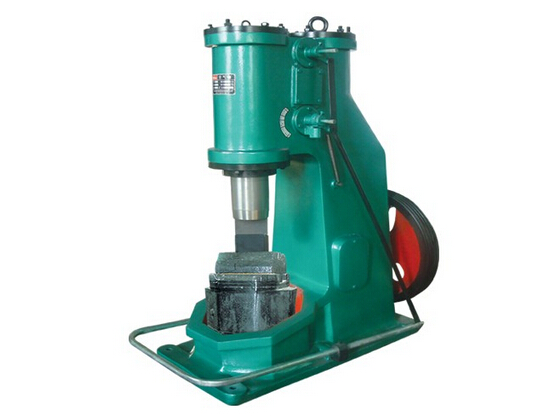

C41-75kg分体式空气锤

C41-75kg分体式空气锤

产品分类:空气锤
打击能量:1.0kj
电机功率:7.5kw
电机转速:1440r.m.p
机床净重:2800kg
机器外型尺寸:1600*950*1950mm
购买热线
产品详情

空气锤是自由锻造设备的一种.有两个汽缸.压缩缸将空气压缩,通过分配阀送入工作汽缸,推动活塞连同锤头作上下运动起锤击作用。操作灵活,该机种适用于各种自由锻造: 如延伸、镦粗、冲孔、剪切、 锻焊、扭转、弯曲等,使用垫模即可进行各种开式模锻。广泛应用于小钢管、建筑、五金、电力器具、铁路等行业、锻打件等。

型 号

C41-75kg分体式空气锤

落下部分质量(kg)

75

打击能量(kj)

1.0

打击次数(Min-1)

210

工作区间高度(mm)

300

锤杆中心线至锤身距离(mm)

280

可锻毛坯方长(mm×mm)

65*65

可锻毛坯 圆

Φ85

电机功率(kw)

7.5

砧座重量(kg)

850

电机转速(r.p.m)

1440

总重量(kg)

2800

机器外型尺寸(mm)

1600*950*1950

C41-75kg分体式空气锤有以下特点

1、压缩空气为动力,满足安全生产的需要敲击力度与打击频率可通过调节气压控制

2、使用机身材质为铸铁,大吨位空气锤砧做材质为铸钢

3、机构简单、不易损坏

空气锤由七个部分组成,他们是锤身、砧座、传动、操作、润滑、电机、地基。

润滑:

锤的正常运转必须配有良好的润滑:压缩缸的润滑,在压缩缸的外部装有一个自吸泵,油泵出油管装在有钢珠的管接头上,当缸内气压高于大气压时,气体冲动钢球向上封闭油路的孔道。防止润滑油或压缩空气流入油泵。在开动气锤之前,应先加满自吸泵,同时调动自吸泵油针,使之进油情况正常(运转正常每分钟滴入缸内2公分),为确认润滑情况良好后,才开始工作,工作缸及压缩缸均用11#或24#气缸油。润滑油必须清洁或经过滤器过滤后再使用,轴承的润滑用4#钙基润滑油,安装时根据图纸装入,以后定期加入(通常为半年一次)。

电器:

本锤选用三相异步电动机驱动(除16kg锤以外),电器方面配有磁力启动器、控制按钮、开关熔断器或自动空气开关(由用户自备)。磁力启动器不宜安装在锤体上,请用户自行安排位置,离锤不宜太近,并可靠接地。

地基:

按图纸要求施工地脚螺栓采用二次灌浆,水平度要求按规定检查

工作原理

C41-75kg分体式空气锤电动机通过减速机构和曲柄,连杆带动压缩气缸的压缩活塞上下运动,产生压缩空气。当压缩缸的上下气道与大气相通时,压缩空气不进入工作缸,电机空转,锤头不工作,通过手柄或脚踏杆操纵上下旋阀,使压缩空气进入工作气缸的上部或下部,推动工作活塞上下运动,从而带动锤头及上砥铁的上升或下降,完成各种打击动作。旋阀与两个气缸之间有四种连通方式,可以产生提锤、连打、下压、空转四种动作。

C41-75kg分体式空气锤的维护

正确使用C41-75kg分体式空气锤与合理维护可以延长锤的使用寿命,并能减少修理费用,为此必须做到如下几点:

(1)新锤在使用半个月以后,要作拆卸清洗,取出锤杆压缩活塞,阀及补气盖等零件,仔细清洗气道,以免残渣余砂存在,加大机器的磨损,以后按照设备修理周期进行。

(2)在使用过程中必须严格遵守安全操作事项,并注意检查楔铁是否松动,两缸温度是否偏高(<110°)

(3)对易损件应定期检查,应注意及时更换,否则会影响设备性能甚至会造成事故。

(4)检查、修理、维护应有一定制度。
