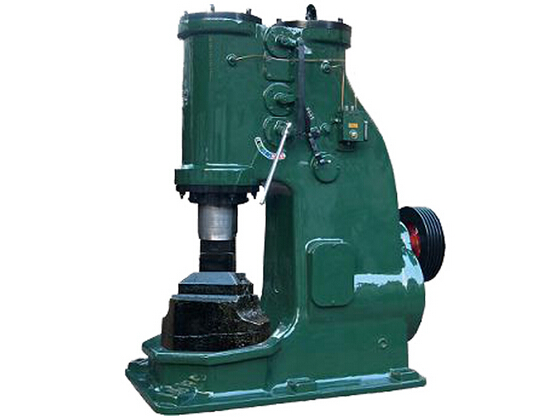

C41-250kg分体式空气锤

C41-250kg分体式空气锤

产品分类:空气锤
打击能量:5.6kj
电机功率:22kw
电机转速:1440r.p.m
机床净重:7500
机器外型尺寸: 2639×1115×2540mm
购买热线
产品详情

C41-250kg分体式空气锤是一种新型冲压机床,可对金属制品进行冲压,锻打。

主要参数:

型 号

C41-250kg分体式空气锤

落下部分质量(kg)

250

打击能量(kj)

5.6

打击次数(Min-1)

140

工作区间高度(mm)

450

锤杆中心线至锤身距离(mm)

420

可锻毛坯方长(mm×mm)

145*145

可锻毛坯 圆

Φ175

电动机型号

Y180L-4-B3

电机功率(kw)

22

砧座重量(kg)

2500

电机转速(r.p.m)

1440

整机重量(kg)

7500

机器外型尺寸(mm)

2639×1115×2540

该设备是自由锻造设备的一种.有两个汽缸.压缩缸将空气压缩,本锤以电动机带动,通过分配阀送入工作汽缸,推动活塞连同锤头作上下运动起锤击作用.操作灵活,该机种适用于各种自由锻造: 如延伸、镦粗、冲孔、剪切、锻焊、扭转、弯曲等,使用开式垫模可以进行各种模锻广泛应用于五金工具、医疗器械、金银加工、制造业、农机具及铜管厂等行业, 是一种经济实用型机床,机床使用方便,容易操作,畅销国内外。

特点:

1、压缩空气为动力,满足安全生产的需要敲击力度与打击频率可通过调节气压控制。

2、用机身材质为铸铁,大吨位空气锤砧做材质为铸钢。

3、结构简单、不易损坏。

空气锤安装标准:

1、开始安装前,先洗净原防锈油并涂以薄层润滑油,如果某些零件已经很脏则应拆下清洗。

当交货时间距安装时间超过半年时,则必须全面检查主要零件。

2、安装前必须对地基进行检查,看是否符合图纸要求。

3、砧座中心应当于工作缸中心线相垂直,上下砧块的平面应吻合。安装水平线参照附

件规定调好,然后沿砧座底部及四侧打入木锲固定好并浇以沥青灌溉缝隙,防止氧化皮掉入。

4、安装前特别注意下砧工作面至锤体导承下面平面之间的距离,同时应注意锤杆上的刻线不得超过锤杆导承下端面10毫米,否则会将锤杆导程打坏。

C41-250kg空气锤安全操作规程:

一、起动前检查

1、检查各受振部位有无松动,锤头有无裂纹,锤头砧子的楔子应顶紧。空气锤气缸润滑应为良好,调整好进油量,再按规定加注气缸油。

2、工作前应该提前摇动注油器20-30圈,以提前供油润滑。

3、要清除砧子、锤头工件表面上的氧化铁皮。

4、冬季工作前牢记预热锤头、砧子、锻模到60℃以上。

5、应该对锻件几何尺寸进行检查,严禁锻打超过锻锤锤打能力的锻件。

二、工作中注意事项

1、锻打前应该先试运转1~2秒 ,冬季应先用手转动,然后再启动,较长时间停用的锻锤启动前应该先排出气缸中的积水。

2、锻件应放在锤头中心,切记不能歪斜,提锤时间不能超过1秒,否则会使空气锤过热。

3、开锤者在工作中应听从掌钳者的信号,不得随意开、停机械,其他人员发出紧急停止信号时,开锤者应立即停机。

4、夹持锻件的夹钳,须适合锻件的大小和形状,掌钳者必须夹紧锻件。

5、掌钳者的手指不准放在钳柄之间,钳柄应置于身体右或左侧,不得正对胸腹部。

6、锻件未达到锻造所需求的温度时;锻件放在砧子上的位置不正确或不合要求时;锻件夹持不稳时,均不准进行锻打。

7、试锤时必须放加热锻件或木料。锤头提升不得超过规定位置,不准冷锻或锤打过烧的工件。

8、切断工件时,切口正面严禁站人。

9、空气锤使用日久后,若砧座下沉,使锤头行程加大,锤杆中部的安装线(红横线)如露出5mm 时,应立即停止使用并进行调整,加高锤头或更换基础枕木。

10、经常检查铁砧固定情况,不得松动歪斜。

三、停机注意事项

1、工作中如发现机身震动,锤杆、砧子、锤头等出现裂纹时,应立即停机检修,严禁带病作业。

2、起动或停止运转时,应将手柄置于空档位置。

3、工作完毕后,必须将锤头提起,并将木板垫放在砧上,再慢速落下锤头,关闭电源。

4、停止工作时,不准用手直接接擦砧面。
