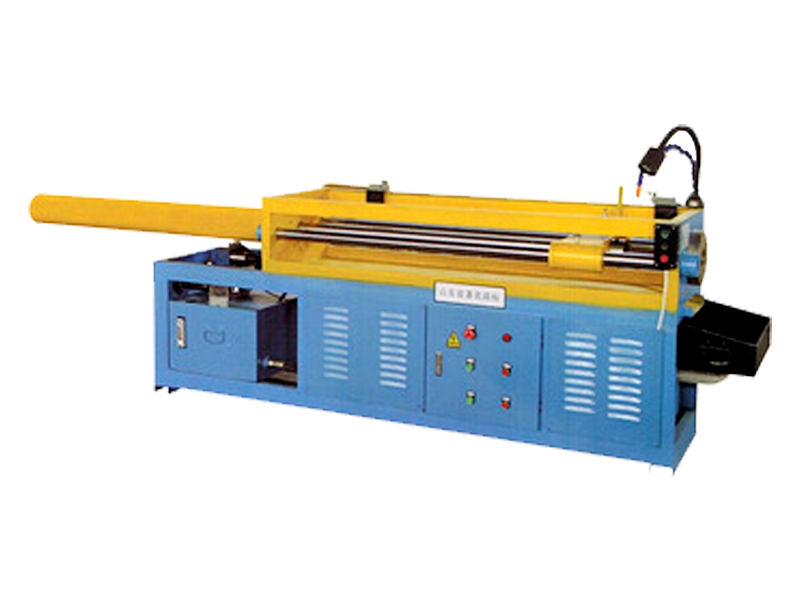

YL20T液压拉床

产品分类：拉床

泵体型号：25
电机功率：5.5kw
油缸直径：1200mm
缸体直径：147mm
活塞直径：125mm

拉床是属于专用机床，加工零件效率高，质量好，在机械加工中，应用越来越广泛，熟悉拉床的人对拉削零件的两个重要参数都不陌生，这就是偏摆和跳动，但传统的拉床却不能做的很完美，总是存在二维或三维上的误差，从而使机床在调整上让花很多的时间，其结果还不是很理想。即便是做到了，也很费时，这就使得机床制造的的成本大为提高，这就是高精度拉床的售价很高的原因。能不能找到一种方法，即构造简单，安装时不用调试就能保证高的精度，同时拉力大，体积小，用液压油少，工作效率高，维修简单，操作方便。

主要参数：

型号	电机功率	油缸直径	缸体直径	泵体型号	活塞直径	重量
单位	kw	mm	mm		mm	kg
YL20T	5.5	1200	147	25	125	1200

YL20T液压拉床主要构成：

头部：拉刀的夹持部分，用于传递拉力；

颈部：头部与过渡锥部之间的连接部分，并便于头部穿过拉床挡壁，也是打标记的地方；

过渡锥部：使拉刀前导部易于进入工件孔中，起对准中心的作用；

前导部：起引导作用，防止拉刀进入工件孔后发生歪斜，并可检查拉前孔径是否符合要求；

切削部：担负切削工作，切除工件上所有余量，由粗切齿、过渡齿与精切齿三部分组成；

校准部：切削很少，只切去工件弹性恢复量，起提高工件加工精度和表面质量的作用，也作为精切齿的后备齿。

工作原理：

液压拉床是用拉刀加工工件各种内外成型表面的机床。拉削时机床只有拉刀的直线运动，它是加工过程的主运动，进给运动则靠拉刀本身的结构来实现。按工作性质的不同，拉床可分为内拉床和外拉床。拉床一般都是液压传动，它只有主运动，结构简单。液压拉床的优点是运动平稳，无冲击振动，拉削速度可无级调节，拉力可通过压力来控制。拉床的生产效率高，加工质量好。但由于一把拉刀只能加工一种尺寸表面，且拉刀较昂贵，所以拉床主要用于大批量生产。我公司所研制YL20T液压拉床的液压系统采用无极变速和人工调速两种模式，使设备更加灵活方便操作，因工件可以选择不同的拉削速度。设备采用快速给刀可以提高工作效率，拉床精确度高、拉力大、外形美观大方、液压转动系统紧凑、机械性能优越。
