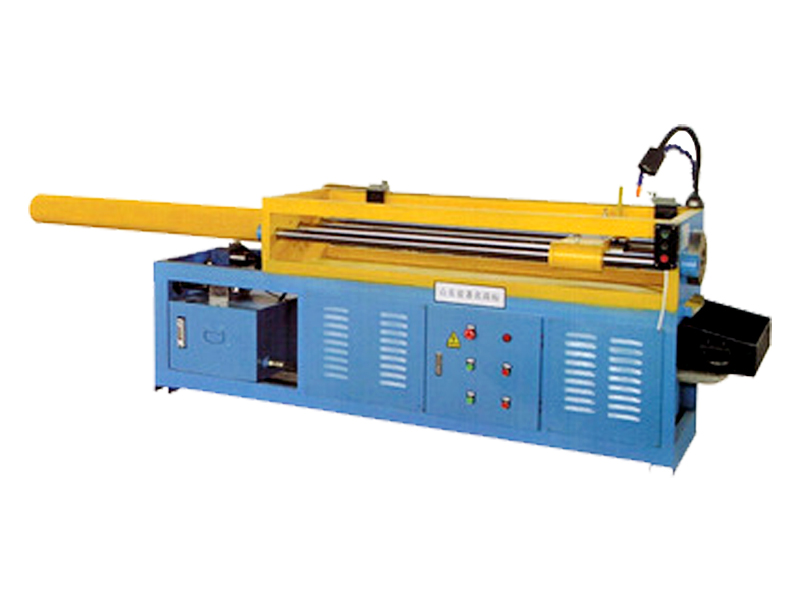

YL50T液压拉床

YL50T液压拉床

产品分类:拉床
泵体型号:32
电机功率:11kw
缸体直径:200mm
活塞直径:160mm
油缸行程:1500mm
购买热线
产品详情

YL50T是一种液压拉床,主要解决现有拉床油缸筒过长的弊端。它包括床身,油缸,溜板,刀具,其特征在于油缸内活塞杆的顶部固定有一滑轮轴,该轴的两端对应的设有两副动滑轮,在床身的两端分别固定设置两副与上述动滑轮相配合的定滑轮,两根钢丝绳均有一端固定在溜板上而另一端分别通过与其对应的定滑轮、动滑轮后固定在与床身固定连接的相应的顶端螺栓上,两根钢丝绳具有相同的线速度。本实用新型的油缸活塞走1米,拉刀可走2米,这样油缸的缸筒可以短一倍。因而,可以降低制造成本,并且使机床变得紧凑,占地面积也小。可以拉削单键,花键、三角孔、方孔、多边孔、圆孔等零件。

YL50T液压拉床的具体参数如下:

型号

电机功率

油缸行程

缸体直径

泵体型号

活塞直径

重量

单位

kw

mm

mm



mm

kg

YL50T

11

1500

200

32

160

2000

使用维护

1、液压拉床按机器的润滑要求进行润滑保养。

2、液压拉床每工作一年后,应将液压油从床身油箱中放出清洗油箱,重新加注经过过滤的液压油,油量应该确定在油标的3/4高度处。

3、吸油管上的滤油器网,必须定期加以清理或洗涤。

4、定期检查手柄、旋扭、按键是否损坏。

5、电动机必须保持清洁,电机之进风口网罩需经常保持良好的通风状态,不可堵塞。

6、每天下班前10分钟,对机床加油润滑及擦洗清洁机床。

7、严禁非操作人员操作该设备,平时必须做到人离机停。

主要特点:

采用液压传动,工作平稳,快速回程,具有多种动作方式,适应不同拉削形式的需要。机床体与液压系统为一体,结构紧凑合理,性能优越实用,质量稳定可靠,维护使用方便,价格低廉实惠,是您理想的选择。

操作规程:

1、打开外接电源,观察液压油位是否保持在2/3以上,并且180天需换油一次。

2、先打开拉床主电源,在打开控制箱电源,然后启动电机与风扇空载运行5-10分钟。

3、根据工件调节拉床工作高度,拉削速度6-9秒。

4、在拉床顶部安装工装,然后将工件(检查工件完好性和是否拉过)放置其上,放入拉刀并插入插锁固定拉刀。

5、启动拉床拉削工件,拉削后用通止规检工件是否合格并用记号笔画上记号证明加工和工件是否合格。

6、清理拉刀上的金属削。

上一件产品:YL40T液压拉床

下一件产品:YL60T液压拉床
