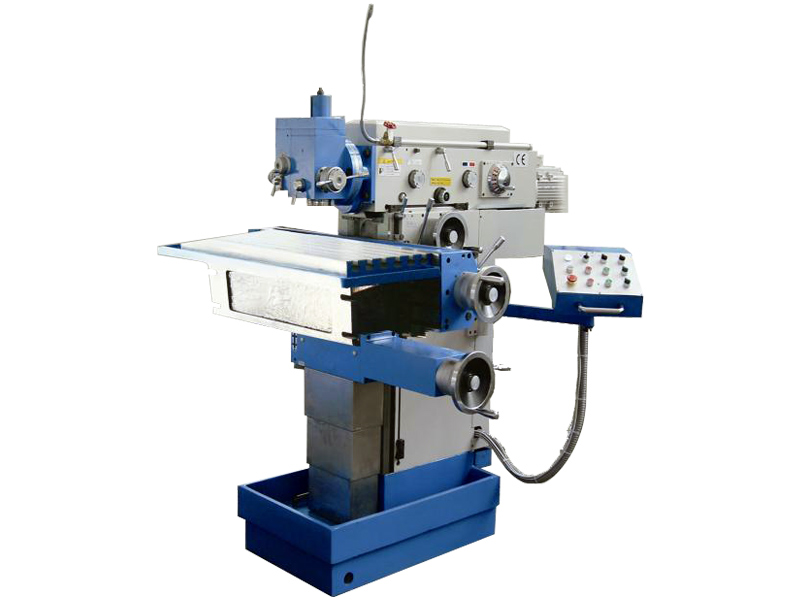

X8132工具铣床

X8132工具铣床

产品分类:工具铣床
电机功率:3kw
机床净重:2200kg
刀具最大负荷:2200kg
最大承载工件重量:300kg
水平工作台面积(长x宽):320x750mm
购买热线
产品详情

我公司生产的X8132工具铣床,能完成镗、铣、钻、插等切削加工,适用于加工各种刀具、夹具、冲模、压模等中小型模具及其它复杂零件,借助多种特殊附件能完成圆 弧 、齿条、齿轮、花键等类零件的加工。结构新颖,万能性广,精度好,操作简便。利用多种附件,可扩大使用范围,可提使用率。具体参数如下表格,供大家参考:



工作台

水平工作台面积(长x宽)

Working

table

Horizontal Working table ( L x W)

320x750mm

垂直工作台面积(长x宽)

Vertical Working table ( L x W)

250x850mm

行程: 纵向、横向、垂向

Longitudinal/Transverse/vertical Travel

400/300/400

水平和垂直主轴转速级数/范围

Horizontal and vertical spindle speed :steps/range

18 steps(级)/40~2000rpm

纵向,横向,垂向进给量:级数/范围



Longitudinal,transverse and vertica feeds:

steps/range

18 steps(级)/10~500min

立铣头套筒轴向进给量:级数/范围

Axial feed of quill of vertical spindle steps/range

3 steps(级)/0.03~0.12mm/rev



立铣头



套筒轴向行程

Vertical

Spindle head

Vertical travel of quill

60mm

轴线左右倾斜

Axia inclination left and right

± 90°



水平主轴



内锥孔

中心线至地面高

中心线至水平工作台面最小距离



Horizontal

spindle

Taper hole

ISO40

The height from axis to ground

1330mm

Min ,distance between axis and

surface of Horizontal table



40mm



垂直主轴



内锥孔

端面至水平工作台面最小距离

Vertical

Spindle

Taper hole

ISO40

Min ,distance between nose and

Surface of horizontal

10mm



万能工作台

水平回转



Universaltable

Horizontal swivel

± 360°

前后向倾斜

Inclination to front and rear

± 30°

左右向倾斜

Inclination on left and right

± 30°

主电机/进给电动机功率

Power of main motor/Feed motor

3kw/1.5kw

最大承载工件重量/刀具最大负荷

Max. table load/Max. load of cutter

300kg

机床外形尺寸(长x宽x高)/净重

Overall dimensions ( L x W x H)/Net weight

181x122x171cm/2200kg

包装箱尺寸(长x宽x高)/毛重

Packing dimensions ( L x W x H )/Gross weight

200x164x210cm/3000kg

在上个世纪七十、八十年代之前,特别是数控技术,加工中心大规模出现之前,工具铣床曾经是金属切削机床的一个重要机种,它的主要功能是在铣、镗、钻方面,特别是配备大量附件之后,在一次装夹工件之后能完成各种复杂的精密另件加工工序,在军工、机修车间都能看到它,一些大型的工具铣床,西方曾对华禁运。当时德国的MAHO公司、DECKEL公司,瑞士的SCHAUBLIN公司、MIKRON公司,ACIERA公司、意大利的RAMBAUDI公司等都是顶尖的工具铣床生产厂家。加工中心出现后,依赖于人工操作的工具铣床的优势逐渐减弱,现已逐步退出历史舞台。但在一些小型加工厂,仍能见到工具铣床。这是一种加工通用性适应性都很强的铣床,刚性比炮塔铣床要号很多。

二、检修内容

小修:(6~8) 月

1、调整水平主轴和垂直主轴的精度。

2、调整水平工作台、万能角度工作台与机床配合使用时的几何精度。

3、检查垂直工作台与升降台的工作情况,调整升降台纵向和升降丝杆螺母间隙及导轨镶条间隙。

4、检查主轴箱、变速箱、进给箱内的易损变速滑块、可更换(修复)已磨损及失效的零件和轴承。

5、检查各种变速手柄,要求准确、灵活可靠。

6、清理润滑、冷却系统,更换油液。

7、检查电器箱,要求内外清洁,电器元件及保护装置要求安全可靠。

中修: (24)月

1、解体、清洗检查主轴变速箱与进给变速箱,修复或更换磨损的零件与 轴承。

2、检查、调整垂直主轴、水平主轴轴承间隙,消除主轴径向与轴向间隙,必要时更换主轴轴承。

3、检查,调整工作台升降、纵向、横向传动丝杆螺母间隙,必要时车削修复丝杆,配换螺母。

4、检查床身及工作台纵、横向导轨磨损程度,磨损严重时应进行刮研修复,并配刮镶条

5、调整机床安装水平及几何精度,使其满足生产技术要求。

6、清扫电动机及电器箱,更换老化、失效的电器元件。

7、清晰润滑油泵与润滑管理,更换润滑油。

8、清洗冷却液槽,更换冷却液。

大修: (72)月

1、解体机床,进行全面检查修理,使其主要技术性能和精度达到出厂要求。

2、磨削或修刮全部导轨面。

3、修复或更换全部磨损、损伤、变形的零件。

4、更换全部易损件。

5、全面检修电动机与电器箱,更换所有的老化、失效的电器元件。重新按 设计要求布线。

6、检修润滑系统及冷却系统,更换失效的管阀件、油杯、油嘴。

7、检修随机的-所有附件,时期齐全好用。

8、整新外观,手柄、刻度盘重新镀铬,机床外表及附件外表重新喷漆。

我们特向国内外新老用户承诺如下:

1:本司出售商品均享受国家三包政策,非人为出现质量问题(人为损坏操作不当,不在保修范围)。

2:一年免费维修(人为因素除外),终身成本维修。

3:电器部分保修期为6个月,机械部分保修为12个月,附件不在保修范围,保修期内出现质量问题本厂免费发送配件协同客户共同解决。问题较大的我公司有专业流动售后人员负责上门维修。

4:由于本机床重量较大,非质量问题,本厂不提供退货服务,如客户刻意要求退货,需负责来回运费另交纳10%的折扣费用。

5:请严格按使用说明书进行操作.再优质的产品也需要您的精心维护。
